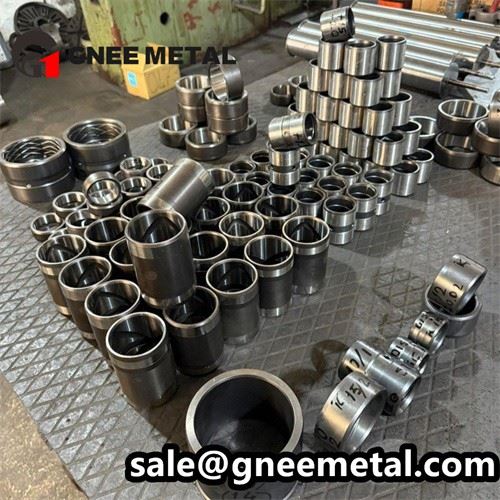

Sleeves CNC Machined
Déanaimid saincheapthasleeves meaisínithe CNCó líníochtaí custaiméirí agus comhaid CAD, lena n-áirítearmuinchillí imthacaí, muinchillí seafta, líneálacha sorcóra, sleeves spásaire agus faid, sleeves cuibheora agus laghdaitheora, muinchillí treorach beachta, sleeves cúplála agus cónascaire, sleeves snáithithe agus Ionsáigh, muinchille bhóna agus fáinne, sleeves flanged, sleeves séala agus cuimilteora agus sleeves meaisínithe saincheaptha. Táirgeann ár gcumas CNC le casadh, leadránach, ID/OD meilt agus líofa muinchillí cruinne comhlárnacha d'innealra, hiodrálaic, caidéil, mótair, uathoibriú agus ionstraimíocht.
Soláthraíonn sleeve dromchla caitheamh, tolladh beacht nó comhéadan idir dhá chuid, mar sin delaistigh- lamháltas trastomhais, comhlárnacht ID–OD, tiús balla, díreachas tuirlingthe agus bailchríoch dromchla tuirlingthesocraigh an ritheann seaftaí fíor, coinníonn na rónta agus má mhaireann an muinchille. Déanaimid muinchillí meaisín óalúmanam (6061-T6, 6063-T5, 7075-T6, 5052-H32), cruach dhosmálta (303, 304, 304L, 316, 316L, 17-4 PH), carbóin agus cruach cóimhiotail (1045, 1144, 4140, 5} { práis agus cré-umha (C36000, C46400, C93700, C95400), copar (C10100, C11000) agus tíotáiniam (Grád 2, Grád 5), meaisínithe as barra soladach agus feadán - gan a bheith teilgthe - mar sin gearrtar an tolladh go dtí an líníocht le haghaidh fréamhshamhlacha agus-táirgeacht toirte íseal. Déantar páirteanna a mhonarú de réir toisí sonraithe, lamháltais, ábhair agus ceanglais chríochnaithe, agus tá deimhnithe ábhartha ar fáil ar iarratas.
Cineálacha Sleeves CNC Machined Déanaimid
Déanaimid meaisín ar raon leathan cineálacha muinchille. Seo thíos na cinn is coitianta; má thaispeánann do líníocht cumraíocht dhifriúil, seol é le haghaidh athbhreithnithe.
Sleeves Iompar
Dromchlaí imthacaí in-athnuaite le haghaidh seaftaí rothlacha.
Ábhair: 52100 · 4140 · 316L · C93700 · C46400
Sleeves Seafta
Muinchillí cosanta feistithe thar seaftaí in aghaidh caitheamh.
Ábhair:4140 · 4340 · 316L · 17-4 PH · tíotáiniam Grád 2
Liners Sorcóir / Sleeves
Inneall cruaite, tollta-chríochnaithe agus líneálacha hiodrálacha.
Ábhair:4140 · 4340 · 52100 · 304 · 17-4 PH
Spásaire & Muinchillí Fad
Fad-muinchille rialaithe a shocraíonn bearnaí aiseacha.
Ábhair: 6061-T6 · 304 · 4140 · C36000
Sleeves Cuibheoir / Laghdaigh
Trastomhais idirlinne sleeves barrchaolaithe nó céimnithe.
Ábhair: 4140 · 4340 · 316L · C46400 · 6061-T6
Sleeves Treoir beachtais
Tollaí -gaimhe ísle le haghaidh feisteas líneach sleamhnáin.
Ábhair:52100 · 4140 · 17-4 PH · 303
Muinchillí Cúplála & Nascóirí
Muinchillí díreacha nó eochracha a cheanglaíonn seaftaí nó píopaí.
Ábhair:4140 · 4340 · 316L · C36000 · tíotáiniam Grád 5
Muinchille Snáithithe & Ionsáigh
sleeves snáithithe go hinmheánach nó go seachtrach.
Ábhair: 303 · 316L · 4140 · 6061-T6
Muinchillí Collar & Fáinne
Fáinní balla tanaí-le haghaidh suíomh agus coinneáil.
Ábhair: 1045 · 4140 · 6061-T6 · C36000
Sleeves Flanged
Sleeves le flanges lárnacha le haghaidh suíomh aiseach.
Ábhair:316L · 17-4 PH · 4140 · C46400
Sleeves Séala & Cuimilteora
Muinchillí míne le tacaí O-fáinní agus rónta liopaí.
Ábhair:316L · 304 · 17-4 PH · C93700
Sleeves Saincheaptha Machined
Muinchille aon uaire-go líníocht ó stoc soladach.
Ábhair:7075-T6 · 4340 · 17-4 PH · Grád 5 tíotáiniam
Bíodh Sleeves Saincheaptha agat? Seol Do Líníocht
Próisis mheaisínithe CNC le haghaidh sleeves
CNC casadh
Is fearr le haghaidh:OD · ID · céimeanna · chamfers
An croíoibríocht le haghaidh muinchille ar bharra-stoc cothaithe nó plódaithe.
Leadránach & Casadh Inmheánach
Is fearr le haghaidh:Bors beachtais
Leadránach an tolladh maidir le caoinfhulaingt aitheantais daingean agus céimseata.
OD & ID Meilt
Is fearr le haghaidh:Trastomhais caoinfhulaingt daingean
Meilt sorcóireach nuair a éilíonn lamháltais é.
Onórú
Is fearr le haghaidh:Críoch leamh · roundness
Tuirlingt do Ra 0.2 µm le haghaidh taomanna íseal-fhrithchuimilte.
Muilleoireacht & Sliotán
Is fearr le haghaidh:Eochairbhealaí · grooves · poill bolta
Flanges, eochairbhealaí, grooves agus poill tar éis casadh.
Díburring & Glanadh
Is fearr le haghaidh:Ciumhaiseanna tuirme · páirteanna réidh-chóimeála
Briseadh imeall, glanadh agus cosaint tolladh roimh phacáil.
Ábhair muinchille CNC
Maidir le sleeves, braitheann roghnú ábharualach agus luas, friotaíocht a chaitheamh, timpeallacht creimeadh, meáchan agus machinability. Déanaimid muinchillí a mheaisíniú ó na hábhair mhiotail atá liostaithe thíos - cruach carbóin agus cóimhiotail, cruach dhosmálta, alúmanam, práis agus cré-umha, copar agus tíotáiniam.
| Ábhar | Gráid Choiteanna | Feidhmchláir tipiciúla muinchille | Buntáistí Buntábhachtacha |
|---|---|---|---|
| Carbóin & Cruach Cóimhiotal | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · 38CrMoAlA | Muinchillí imthacaí, líneálacha sorcóra, sleeves seafta, muinchillí treorach | Neart, cruas agus friotaíocht caitheamh; oiriúnach le haghaidh sleeves luchtaithe |
| Cruach Dhosmálta | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | sleeves seafta agus róin, bia, muinchille leighis agus mara | Friotaíocht creimeadh; Oireann 316L do thimpeallachtaí clóiríd; Cuireann 17-4 PH neart |
| Alúmanam | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Muinchillí spásaire, coiléar agus muinchillí treorach éadroma | Meáchan éadrom, machinability, seoltacht teirmeach maith |
| Prás & Cré-umha | C36000 saor-prás gearrtha · Prás cabhlaigh C46400 · C93700 le cré-umha · C95400 cré-umha alúmanaim | Muinchille a iompar agus a chaitheamh, muinchillí mara agus caidéil | Úsáid dromchla caitheamh, uisce farraige agus imthacaí féin-bhealaithe |
| Copar | C10100 (OFHC) · C11000 copar leictrealaíoch | Muinchillí seoltacha agus teirmeacha agus cuir isteach | Seoltacht ard leictreach agus teirmeach |
| Tíotáiniam | Grád 2 (CP) · Grád 5 (Ti-6Al-4V) | Muinchillí ard-neart mara, ceimiceacha agus éadroma | Frithsheasmhacht creimthe den scoth leis an neart is fearr-go-go{1}}mheáchan |
Cruinneas Muinchille & Céimseata
Braitheann feidhmíocht muinchille ar an tolladh. Socraíonn na míreanna thíos cibé an rithfidh seaftaí fíor, coinníonn rónta agus má mhaireann an muinchille. Déanaimid iad a mheaisíniú go líníocht, agus níos déine ar iarratas.
| Gné | Cumas tipiciúla | Cén Fáth a bhfuil sé tábhachtach do sleeves |
|---|---|---|
| Trastomhas Laistigh | h7 / h8 (±0.01–0.03 mm) | Is é an tolladh an dromchla oiriúnach ríthábhachtach le haghaidh seaftaí agus rónta |
| Comhlárnacht ID–OD | Rith 0.01–0.03 mm-amach | Ritheann páirteanna rothlach fíor gan chreathadh |
| Tiús Balla | ±0.05–0.1 mm, aonfhoirmeach timpeall imlíne | Fiú dáileadh ualaigh agus cumas brú |
| Straightness Bore | 0.02 mm / 100 mm | Tá sé ríthábhachtach le haghaidh sleeves fada agus leannacha treorach |
| Críochnaigh Dromchla Bore | Ra 0.8 µm iompaithe; Ra 0.2–0.4 µm honed | Frithchuimilte íseal, saol maith róin agus coinneáil ola |
| Aghaidheanna Fad & Deireadh | ±0.05–0.1 mm, cearnach go haise | Suíomh ceart aiseach i tionóil |
| Chamfer / Ga | ±0.1 mm, caighdeánach 0.5–2 mm | Burr{0}}luaidhe saor-orlach le haghaidh cóimeála agus rónta |
| Eochairbhealach / Groove | De réir caighdeán DIN 6885 / ANSI | Aistriú agus coinneáil chasmhóiminte nuair is gá |
| Toisí Criticiúla | ±0.01 mm (beachtais go ±0.005 mm) | Tomhsaire{0}}gnéithe cáilíochta agus ailínithe |
Gnéithe Criticiúla a Rialaimid
tórraimh- leamh agus honed go h7/h8 le cruinn, straightness agus bailchríoch rialaithe le haghaidh sleamhnáin agus séalaithe comhéadain.
Concentricity- Aitheantas-le-OD a rith-amach rialaithe idir na socruithe a iompú agus é a fhíorú ar mandrel nó CMM.
Tiús BallaChoinnigh - éide timpeall na himlíne agus feadh an fad le haghaidh rátáil neart agus brú.
Ballaí tanaí-Cobhsaíocht- faoiseamh struis tar éis gearrtha garbh agus críochnú éadrom coinnigh na muinchillí balla tanaí díreach agus cruinn.
Snáitheanna & Eochairbhealaí- snáitheanna inmheánacha/seachtracha, eochairbhealaí agus eitleáin arna meaisíniú de réir chaighdeáin DIN 6885 / ANSI.
Aitheantas- uimhreacha páirteanna nó marcáil léasair ar iarratas le haghaidh inrianaitheachta agus cóimeála.
Cóireáil Teasa & Faoiseamh Strus le haghaidh Sleeves CNC
Déantar muinchillí cruach atá luchtaithe agus caitheamh-teaschóireáilte mar atá sonraithe sa líníocht. Coinníonn faoiseamh ó strus roimh an meaisínithe críochnaithe-muinchille balla tanaí-cobhsaí ó thaobh cúrsaí de.
| Cóireáil Teasa | Gráid Infheidhme | Páirteanna Muinchille tipiciúla |
|---|---|---|
| Quench & Temper | 1045 · 4140 · 4340 · 52100 | Muinchillí imthacaí, líneálacha sorcóra, sleeves seafta |
| Cás Carburizing | 8620 · 5120 · 1045 | Caith sleeves agus líneálacha atá luchtaithe go héadrom |
| Nítriding | 38CrMoAlA · 4140 · 4340 | Bearradh agus sleeves treorach |
| Réiteach + Aosú | 17-4 PH · 7075-T6 | sleeves dhosmálta agus alúmanaim ard-láidre |
| Faoiseamh Strus | Gach grád cruach · 6061-T6 · 316L | Balla tanaí agus muinchillí fada roimh an meaisínithe a chríochnú |
Bailchríocha Dromchla le haghaidh Sleeves CNC
Cosnaíonn bailchríoch dromchla muinchillí agus ullmhaíonn sé iad le haghaidh seirbhíse sleamhnáin, séalaithe nó creimneach - agus na tollpholl a mheaisíniú nó a ngearradh go caighdeánach.
Tiontú Ceimiceach
Plátáil nicil leictrileictreach
Leictripholladh
Cóta Púdar
| Críochnaigh Dromchla | Ábhair Infheidhme | Páirteanna Muinchille tipiciúla | Príomhshochar |
|---|---|---|---|
| Plating crua chrome | 4140 · 4340 · 52100 | Líneálacha sorcóir, seafta agus muinchillí imthacaí | Caitheadh agus friotaíocht creimeadh ar tholladh nó OD |
| Plátáil nicil leictrileictreach | 4140 · 4340 · 316L · Alúmanam | sleeves hiodrálacha agus tionsclaíocha | Sciath aonfhoirmeach, go maith le haghaidh bores |
| Anodizing (Cineál II / Crua III) | 6061-T6 · 7075-T6 · 6063-T5 | Treoir alúmanam agus sleeves spacer | Dromchla crua, caitheamh-resistant; roghanna datha |
| Passivation | 303 · 304 · 316L · 17-4 PH | Muirí, bia agus muinchillí leighis | Baintear iarann saor in aisce, feabhsaíonn sé friotaíocht creimeadh |
| Leictripholladh | 304 · 316L | Bia, leighis agus muinchillí glan | Dromchla tollta réidh, glan, geal |
| Plating Sinc | Cruach charbóin | sleeves cruach ilchuspóireacha | Cosaint creimeadh eacnamaíoch |
| Ocsaíd Dhubh | 1045 · 4140 · 4340 | sleeves tionscail agus innealra | Cosaint eacnamaíoch; tógáil íseal |
| Dromchlaí Talún / Honed | Gach steels · dhosmálta | Treoir beachtas agus sleeves imthacaí | Feabhsaíonn geoiméadracht agus bailchríoch tollta |
Rialú Cáilíochta Muinchille
Déanaimid iniúchadh ar thórraimh, ar thrastomhais lasmuigh, ar thiús balla, ar chomhlárnacht agus ar chríochnú tuirlingthe le linn na táirgeachta chun a chinntiú go gcomhlíonann na muinchillí an líníocht agus go gcruinníonn siad i gceart. I gcás tionscadal doiciméadaithe, is féidir linn teastais ábhartha agus taifid iniúchta a sholáthar chun tacú le d'iniúchadh isteach.
Cigireacht Ingearachta Cearnógachta
Cigireacht Tomhsaire Airde CMM
Cigireacht Pláta Dromchla CMM
Téigh/Níl-Téigh Iniúchadh Tomhsaire Snáithe
Cigireacht Micrimhéadair Tomhsaire Pinn
| Mír Cigireachta | Trealamh / Modh | Páirteanna Muinchille tipiciúla |
|---|---|---|
| Trastomhas Laistigh | Tomhsaire Tóir · Micriméadar Inmheánach | Gach tolladh muinchille, seiceálacha h7/h8 |
| Trastomhas Lasmuigh | Lasmuigh de mhicriméadar | Gach sleeves agus coiléar |
| Tiús Balla | Ultrasonach · Micriméadar | Muinchille tanaí-ballaí, líneálacha |
| Concentricity | CMM · Táscaire ar Mandrel | Muinchillí a iompar, a threorú agus a chúpláil |
| Díreachacht | CMM · Ciumhais Dhíreach | Muinchille fada agus líneálacha |
| Críochnaigh Dromchla Bore | Tástálaí Garbhachta | Bors sleamhnáin agus séalaithe |
| Cruas | Rockwell · Vickers | Teas{0}}muinchillí cóireáilte |
| Fíorú Ábhar | Speictriméadar + Deimhniú Ábhar | Amhábhar ag teacht isteach (EN 10204 3.1 ar fáil) |
| Cigireacht Deiridh | Tuarascáil Cigireachta CMM+ | Glacadh tríthoiseach deiridh |
Fréamhshamhail & Meaisíniú Muinchille Íseal-Imleabhar
Is minic a thosaíonn tionscadail muinchille le fréamhshamhlacha - dearaí nua, seiceálacha feisteas ar sheafta agus i gclúdach, nó athchur a chaithfear a thástáil roimh tháirgeadh. Seachnaíonn meaisínithe ó bharra soladach nó ó fheadán amanna tionscanta uirlisithe agus réitigh, agus mar sin tá fréamhshamhlacha agus méideanna íseal praiticiúil. Tacaímidfréamhshamhail agus meaisínithe CNC ar líon ísealó shamplaí aonair chun -orduithe beaga a dhéanamh arís.
Meaisínithe Fréamhshamhail
Le haghaidh dearaí nua, bailíochtú agus seiceálacha feisteas.
Cainníocht Ghnáth:1-10 ríomhaire
Íseal-Táirgeacht toirte
Le haghaidh córais phíolótacha agus ritheanna táirgeachta tosaigh.
Cainníocht Ghnáth:10–1,000+ ríomhaire
Déan Táirgeadh arís
Le haghaidh plátaí spártha agus orduithe athfhillteacha le dearaí seanbhunaithe.
Cainníocht Ghnáth:Bunaithe ar riachtanais tionscadail
Oiriúnach do
Muinchillí imthacaí, sleeves seafta agus busings
Líneálacha sorcóir agus sleeves sorcóir hiodrálach
Spacer, fad agus sleeves cuibheora
Treoir beachtais agus sleeves a aimsiú
Cúplála, flange agus sleeves séalaithe
Muinchillí saincheaptha meaisínithe don líníocht
Pacáistiú & Am Luaidhe le haghaidh Sleeves CNC Machined
Pacáistiú
Cosaint Dromchla:Páipéar frith-meirge agus cumhdach mboilgeog le haghaidh muinchillí cruach agus cóimhiotail
Cosaint ar chreimeadh:Páipéar VCI chun sleeves cruach a iompar thar lear
Cosaint Inmheánach:Críochnaíonn caipíní nó plocóidí ar oscailtí tollta ar iarratas
Rialú Dífhoirmithe:Tá muinchillí balla fada agus tanaí-tacaithe nó muinchille chun lúbadh a sheachaint
Pacáistiú Saincheaptha:Tacaítear le sleeves aonair, cliathbhosca saincheaptha agus pacáil easpórtála
Am Luaidhe tipiciúla
| Cineál Ordaithe | Am Luaidhe tipiciúla |
|---|---|
| Fréamhshamhail | 5-10 lá oibre |
| Íseal-Ordú Imleabhar | 10-20 lá oibre |
| Ordú Táirgthe | 20-35 lá oibre, de réir sceidil |
| Ordú Athghairm | 10-25 lá oibre |
CCanna
C: 1. Cad iad na sleeves meaisínithe CNC is féidir leat a mhonarú?
A: Déanaimid muinchillí imthacaí saincheaptha, sleeves seafta, líneálacha sorcóra, sleeves spacer agus achair, sleeves cuibheora agus laghdaitheora, sleeves treorach beachtas, sleeves cúplála agus cónascaire, sleeves snáithithe agus cuir isteach, muinchillí coiléar agus fáinne, sleeves flanged agus séala agus sleeves cuimilteora ó líníochtaí custaiméirí.
C: 2. Cad iad na hábhair as a mbaineann tú muinchille meaisín?
A: Déanaimid sleeves meaisín ó chruach carbóin agus cóimhiotail (1045, 1144, 4140, 4340, 52100, 8620), cruach dhosmálta (303, 304, 316L, 17-4 PH), alúmanam (6061-T6, 7075-T6), práis agus cré-umha C93700, C95400), copar (C10100, C11000) agus tíotáiniam (Grád 2, Grád 5).
C: 3. An meaisín tú sleeves ó ábhar soladach?
A: Tá. Déanaimid muinchillí a mheaisíniú ó stoc barra soladach agus feadán, agus mar sin gearrtar an toll go dtí an líníocht - praiticiúil le haghaidh fréamhshamhlacha agus toirt íseal gan uirlisí réitigh.
C: 4. Cad iad na lamháltais is féidir leat a bhaint amach ar an tolladh?
A: De ghnáth coinnímid trastomhais taobh istigh go h7/h8 (±0.01–0.03 mm), comhlárnacht ID–OD go 0.01–0.03 mm, agus ±0.01 mm (beachtais go ±0.005 mm) ar thoisí criticiúla.
C: 5. An féidir leat concentricity daingean a shealbhú ar sleeves fada?
A: Tá. Rialaímid rith ID–OD-amach go 0.01–0.03 mm agus úsáid á baint as cigireacht gléasta mandrel agus socruithe beachta casta.
C: 6. An féidir an tolladh a ghlanadh le haghaidh cuimilte íseal?
A: Tá. Déanaimid lóistín ar Ra 0.2-0.4 µm le haghaidh comhéadain sleamhnáin agus séalaithe, ag feabhsú cruinneas agus coinneáil ola.
C: 7. Cén chóireáil teasa a mholtar le haghaidh sleeves imthacaí?
A: Maidir le sleeves imthacaí ardchaitheamh molaimid 4140 nó 52100 le quench & temper, nó nítriding (38CrMoAlA, 4140) le haghaidh tolladh saobhadh crua íseal.
C: 8. An féidir leat muinchillí balla tanaí a mheaisíniú gan aon shaobhadh?
A: Tá. Bainimid úsáid as faoiseamh struis tar éis gearrtha garbh agus críochnú éadrom chun ballaí tanaí a choinneáil díreach agus cruinn.
C: 9. An soláthraíonn tú sleeves ó stoc feadáin nó barra soladach?
A: An dá. Bainimid úsáid as barra soladach, feadán agus stoc pláta ag brath ar thiús balla agus cainníocht.
C: 10. An féidir leat chrome crua nó tolladh nicil a chur leis?
A: Tá. Tá chrome crua agus nicil leictrilít coitianta maidir le caitheamh agus friotaíocht creimeadh ar thollaí muinchille agus trastomhais lasmuigh.
C: 11. An féidir leat deimhnithe ábhartha agus tuarascálacha cigireachta a sholáthar?
A: Tá. Is féidir linn teastais ábhar (EN 10204 3.1), tuarascálacha cigireachta tríthoiseacha, tuarascálacha CMM agus taifid gharbhais a sholáthar ar iarratas.
C: 12. An bhfuil do sleeves oiriúnach le haghaidh sorcóirí hiodrálacha?
A: Tá. Táirgeann muid líneálacha agus muinchillí sorcóra i 4140, 4340 agus 17- 4 PH le boinn honed, crua-chrome.
C: 13. Cad é an t-am luaidhe tipiciúil le haghaidh sleeves meaisínithe CNC?
A: Is iad na gnáth-amanna luaidhe ná 5-10 lá oibre le haghaidh fréamhshamhlacha, 10-20 lá oibre le haghaidh orduithe toirte íseal, agus 20-35 lá oibre le haghaidh orduithe táirgthe, ag brath ar chastacht, cainníocht, ábhar agus críochnú.
Seol do líníocht 2D nó do chomhad CAD 3D, grád ábhair, cainníocht agus ceanglais críochnaithe.
